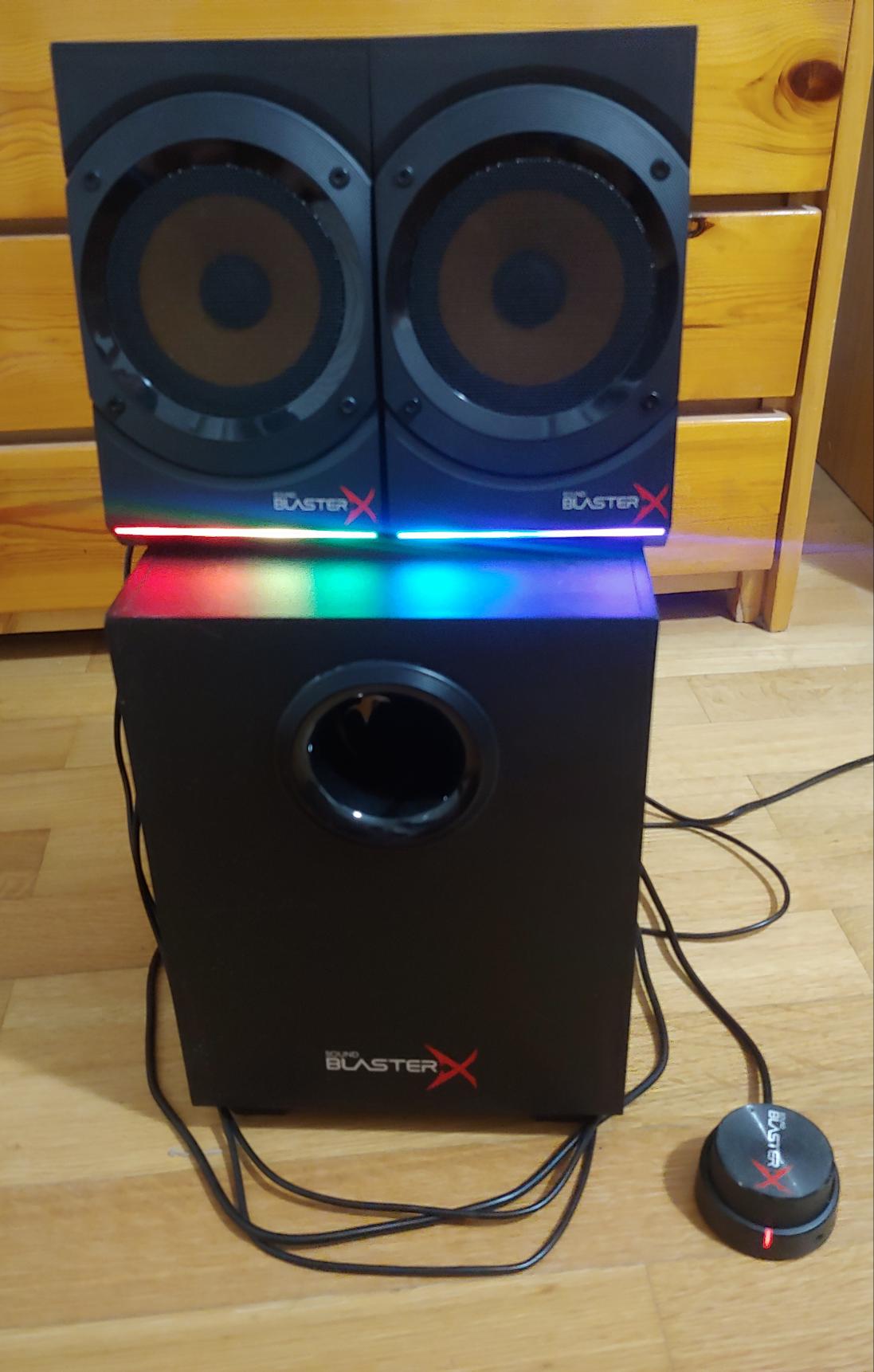

Αυτός ο δ/πτης έχει ενδεικτικό λειτουργίας LED και θύρα (θηλυκού jack) ακουστικού.
Τ΄ ενδεικτικό LED νομίζω από τη 1η photo που ανέβασες ανάβει.
Αν βάλεις ακουστικά στο θηλυκό jack ακούς μουσική;
Δεν είναι ένας απλός δ/πτης ON / OFF, έχει πλακέτα στ΄ εσωτερικό του με κάποιο κύκλωμα που μπορεί
κάποιο εξάρτημά του να ΄χει καταστραφεί.
Αν δεν μπορείς ν΄ ανοίξεις και ν΄ επισκευάσεις αυτό τον δ/πτη αγόρασε έναν αντίστοιχο μήπως και κάνεις
τη δουλειά σου.
Φιλικά.
Δημήτρης Καρούσης
Γράφαμε σχεδόν μαζί με το φίλο συνονόματο από το Γαλάτσι και δεν είχα διαβάσει το post του.
Θα συμφωνήσω στ΄ ότι οι πιθανότητες να φταίει το ποτενσιόμετρο ήχου, εφόσον γράφεις μάλιστα γράφεις ότι με το που ανοίγεις τον ενισχυτή,
ακούς κάτι σαν " click " στ΄ ηχεία, δεν υπερβαίνουν το 2%.
Μάλλον είναι πρόβλημα τελικού ενισχυτή ή οδηγού βαθμίδας, χρήζει επισταμένου ελέγχου με κατάλληλα όργανα κι εργαλεία επισκευής και μάλιστα
επειδή πρόκειται για smd εξαρτ/τα (IC΄s - TRN΄s - δίοδοι - κεραμικοί πυκνωτές - αντιστάσεις) στη Main Board και δεν υπάρχει σχηματικό η επισκευή
γίνεται ακόμη δυσκολότερη, ιδιαίτερα για κάποιον που δεν έχει κι επαρκείς γνώσεις.
Επικοινώνησε με την Αντιπρ/πεία της Creative Sound μήπως βρεις κάποια λύση.
Φιλικά.
Δημήτρης Καρούσης
Σύνδεσα ακουστικά στο ποτενσιόμετρο και αναπαράγουν ήχο κανονικά. Επίσης λειτουργεί η αυξομείωση της έντασης του ήχου από το ποτενσιόμετρο. Είναι καλό σημάδι αυτό;
Όσο για το κλικ που ανέφερα, δεν το κάνουν τα ηχεία αλλά ο περιστροφικός διακόπτης. Είναι το κλασικό μηχανικό κλικ του on/off που ξεχωρίζεις το "άναψε-σβήσε" από την αυξομείωση της έντασης. Τέλος να αναφέρω ότι με την creative είχα επικοινωνήσει πριν ανοίξω το θέμα εδώ αλλά με είχε παραπέμψει στο κατάστημα αγοράς επειδή έχει σταματήσει την παραγωγή των συγκεκριμένων ηχείων.
Οπότε Γιώργο,
το κύκλωμα του ποτενσιομέτρου φωνής λειτουργεί κανονικά.
Ανέβασε αν θέλεις 2 photo΄s της Main Board του ενισχυτή (πάνω και κάτω όψη).
Πολύ πιθανά κατεστρ/να εξαρτ/ματα τ΄ IC΄s / TRN΄s της τελικής βαθμίδας του ενισχυτή ή εξαρτ/ματα κοντά
στ΄ αναγραφέντα όπως αντιστάσεις / δίοδοι / δίοδοι zener, (μετρούνται στη θέση μέτρησης Ohms και στη θέση μέτρησης
διόδων του πολυμέτρου).
Τ΄ εξαρτ/ματα που προανέφερα τα βρίσκεις πλησίον των άκρων / connectors που συνδέονται τα καλώδια που οδηγούν τ΄
ακουστικό σήμα στ΄ ηχεία.
Αλήθεια τ΄ ηχεία τ΄ ωμομέτρησες με το πολύμετρό σου στη θέση X 200 Ohm και σου έδειξαν κάποιες μετρήσεις της τάξης
των 4Ω / 8Ω / 16Ω / 32Ω ;
Βέβαια μπορεί ν΄ υπάρχει κύκλωμα Cross-over εντός των κουτιών των ηχείων συνδεδεμένο με τα μεγάφωνα και να μην
παίρνεις ωμικές ενδείξεις αλλά δεν χάνεις τίποτε να δοκιμάσεις.
Φιλικά.
Δημήτρης Καρούσης
