[Παιχνιδομηχανή] Πρόβλημα με πολύ παλιά κονσόλα soundic mpt-03

[manolo]

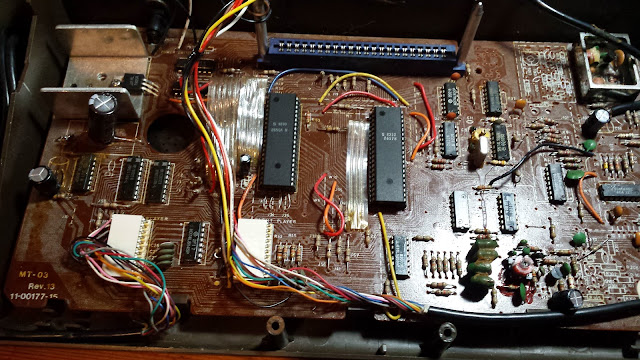

Οι πυκνωτές είναι τα μωβ, το μαύρο κάτω από τον μωβ, αλλά και οι 'φακές' (το καφέ και το πράσινο). Οι μωβ είναι ηλεκτρολυτικοί και καλό είναι να αλλαχτούν. Απλά αγοράζεις με την ίδια τιμή χωρητικότητας και ίση ή ελαφρώς μεγαλύτερη τιμή τάσης. (Ο ένας που μπορώ να δω, π.χ. είναι 3300μF στα 16 Volt). Από κει και πέρα φίλε σόρρυ αλλά οι φώτος δε βοηθάνε και πολύ. Οι πυκνωτές ανεξάρτητα αν είναι η πηγή του προβλήματος - αυτό δεν το γνωρίζω σίγουρα - εφόσον είναι ηλικίας 35-40 χρονών είναι καλό για να μην πω αναγκαίο να αλλαχτούν. Κάνε trace τις διασυνδέσεις της οθόνης να δεις που κουμπώνουν πάνω στη πλακέτα και δες από τη πλακέτα τροφοδοτικού ή το κομμάτι του pcb που αντιστοιχεί στη τροφοδοσία πώς οδηγείται η οθόνη.

[atrwtoss]

Οι πυκνωτές είναι τα μωβ, το μαύρο κάτω από τον μωβ, αλλά και οι 'φακές' (το καφέ και το πράσινο). Οι μωβ είναι ηλεκτρολυτικοί και καλό είναι να αλλαχτούν. Απλά αγοράζεις με την ίδια τιμή χωρητικότητας και ίση ή ελαφρώς μεγαλύτερη τιμή τάσης. (Ο ένας που μπορώ να δω, π.χ. είναι 3300μF στα 16 Volt). Από κει και πέρα φίλε σόρρυ αλλά οι φώτος δε βοηθάνε και πολύ. Οι πυκνωτές ανεξάρτητα αν είναι η πηγή του προβλήματος - αυτό δεν το γνωρίζω σίγουρα - εφόσον είναι ηλικίας 35-40 χρονών είναι καλό για να μην πω αναγκαίο να αλλαχτούν. Κάνε trace τις διασυνδέσεις της οθόνης να δεις που κουμπώνουν πάνω στη πλακέτα και δες από τη πλακέτα τροφοδοτικού ή το κομμάτι του pcb που αντιστοιχεί στη τροφοδοσία πώς οδηγείται η οθόνη.

Και οι φακές είναι είδος πυκνωτή δεν το ήξερα...καλα που δεν μου είπες να αλλάξω και τις αντιστάσης!....Τους πυκνωτες θα τους αντικαταστήσω εύκολα φτάνει να βρώ...για εκείνο το κάφε τετράγωνο δεν μου είπες είναι πυκωτής να το αλλάξω και αυτό;...Όταν λες trace τι εννοείς; θα το ψάξω αυτό με της διασυνδέσεις της οθόνης και θα δω..Σε ευχαριστώ πολύ manolo για της απαντησεις σου όταν αλλάξω τους πυκνωτές και δω αυτό με την οθόνη που λές θα ενημερώσω..

[manolo]

Φακές στην αργκό των ηλεκτρονικών λέγονται οι μικροί κεραμικοί πυκνωτές που μοιάζουν με φακές συνήθως χρώματος καφετί. Trace εννοώ να ακολουθήσεις τη διαδρομή των καλωδίων που διασυνδέουν το display με το main board της παιχνιδομηχανής.

[atrwtoss]

Φακές στην αργκό των ηλεκτρονικών λέγονται οι μικροί κεραμικοί πυκνωτές που μοιάζουν με φακές συνήθως χρώματος καφετί. Trace εννοώ να ακολουθήσεις τη διαδρομή των καλωδίων που διασυνδέουν το display με το main board της παιχνιδομηχανής.

Τους άλλαξα τους πυκνωτές και τις φακες(καφε) με την σωστη πολικότητα +,- ολά καλα. Τωρα αυτο με την οθόνη που λες το κοιταξα το καλώδιο που πηγαίνει στην κεραία εννοεις;; αν εννοείς αυτο ειναι μια χαρα συνδεμένο με την πλακέτα το μέτρησα και με πολύμετρο ολα καλα...Τις αλλαγες που έκανα δεν είδα διαφορά τα ίδια αλλά παρατήρησα το εξής το αριστερό μεγάλο τσιπ (αυτό που μπορείς να το βγάλεις χειροκίνητα) μετα από 2-3 λεπτά που το είχα συνδεμένο στο ρεύμα ζεστένετε..όχι πολύ αλλά αρκετά σε σχέση με το άλλο.Πως μπορώ να κοιτάξω με το πολυμετρο το συγκεκριμένο τσιπακι να δω αν λειτουργει κανονικα;;;...αλλά και τα άλλα γιατί μου φαίνετε ότι κάποιο από αυτά μου την κάνει την δουλειά.

[manolo]

Το τσιπάκι για να ελέγξεις κάποια πράγματα πρέπει να ξέρεις τι κάνει (να βρεις το datasheet) ώστε να ξέρεις το κάθε pin σε τι αντιστοιχεί οπότε να ξέρεις τι και που θα μετρήσεις.. Μια καλή αρχή είναι ας πούμε να βρεις το Vcc pin και να δεις αν τροφοδοτείται σωστά..

[atrwtoss]

Το τσιπάκι για να ελέγξεις κάποια πράγματα πρέπει να ξέρεις τι κάνει (να βρεις το datasheet) ώστε να ξέρεις το κάθε pin σε τι αντιστοιχεί οπότε να ξέρεις τι και που θα μετρήσεις.. Μια καλή αρχή είναι ας πούμε να βρεις το Vcc pin και να δεις αν τροφοδοτείται σωστά..

Βρήκα αυτή την σελίδα η οποιά μοιάζει πολύ με το μεγαλο chip που έχω(λες να είναι διαφορετικό για το καθε chip εννοω στο μοντελο;;..
να δοκιμασω να μετρησω;; και πως το μετράω που θα τοποθετήσω σωστα το πολύμετρο για να μετρήσω;;; το τσιπακι λεει πανω S 8230 2650an

[manolo]

Αυτό το chip της φωτο είναι ένα ATmega 162 microcontroller οπότε φίλε μου αποκλείεται να το ίδιο με αυτό του Arcadia!!! Στο συγκεκριμένο πάντως της φωτο τo pin 40 είναι το Vcc δηλαδή η τροφοδοσία του. Βρες στο δικό σου το αντίστοιχο VCC pin με ψάξιμο στο google, oπότε μέτρησε αν υπάρχει καταρχήν σωστή τάση τροφοδοσίας για το συγκεκριμένο τσιπ. (Πρέπει να ξέρεις βέβαια και ποιo είναι φυσικά).
