[HiFi] AIWA NSX-V800 ασφάλεια?

[memmas]

Καλησπέρα,

έχω ενα AIWA NSX-V800 το οποίο βλακωδώς κατέβασα την ασφάλεια από τον πινακα τον ηλεκτρικό και την ξανανέβασα ενώ ήταν ανοιχτό το AIWA και τώρα δεν μου ανοίγει.

Σε διακοπές ρεύματος απότομες απλά το έγαζα από την μπρίζα και το ξαναέβαζα και δούλευε, οπότε πρέπει να έχει κάποια προστατευτική ασφάλεια η οποία κάηκε δεν μπορώ να φανταστώ κάτι άλλο.

Τώρα το ανοιγω και ακούω τα ηχεία να παίρνουν ρευμα, βλεπω μέσα 3 λαμπάκια στο CD να ανάβουν αλλά είναι νεκρό μπροστά, συνήθως έπαιζε το demo, και πάταγες το power και άνοιγε.

Ξέρει καποιος κάτι σχετικό ή έχει καποιο σχηματικό που να βοηθάει..?

Ευχαριστώ

[xrhstos1978]

http://elektrotanya.com/aiwa_nsx-800.pdf/download.html

[memmas]

Ευχαριστώ Χρήστο, το βρήκα και εγω, αλλά δεν είναι αυτό το μοντέλο, το V800 είναι διαφορετικό.
Επίσης βρήκα και το V700 αλλά πάλι από ότι σύγκρινα δεν είναι το ίδιο...

Ευχαριστώ

[memmas]

Καλησπέρα και πάλι,

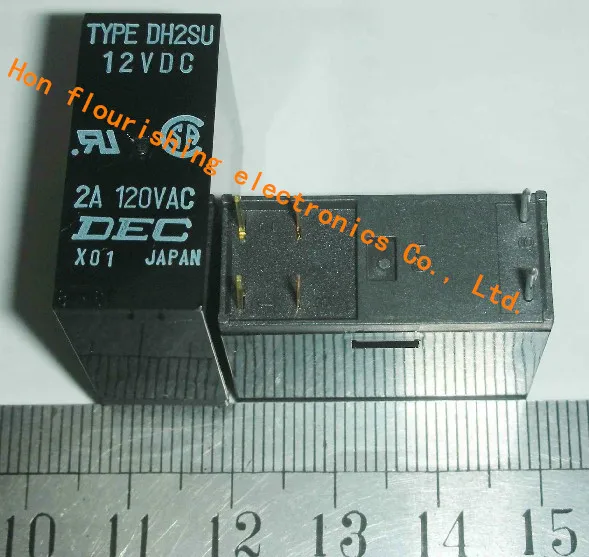

έχει αυτό το ρελεδάκι 12V DH2SU
https://ae01.alicdn.com/kf/HTB1S8smK...pg_640x640.jpg
πως μπορώ να το δοκιμάσω αν είναι εντάξει, ξέρει κανείς που ανοίγει και που κλείνει?

Αν το βραχυκυκλώσω θα κάνω πατάτα?

Ευχαριστώ

[mikemtb73]

Συνήθως τέρμα δεξιά είναι το πηνίο του ρελε, 12volt DC.

Στάλθηκε από ένα κινητό που χρησιμοποιεί Tapatalk

[memmas]

Από ότι έψαξα σε datasheets εκεί έλεγε στα pin 5-6.
Του έδωσα 12V αλλά δεν έκανε κάτι...
Εντωμεταξύ όταν άνοιγα το μηχάνημα εκεί μέτραγε 0.3V μετά που του έδωσα τα 12V όταν το ανοίγω παίρνω 0V.
το πηνιο πάντως το μετράει ακόμη στο 5-6
Γύρω παντως από το relay όλα φαίνονται και στο μέτρημα καλά...

Καμιά ιδέα ?
Ευχαριστώ

[FILMAN]

Του έδωσες 12V όπως ήταν πάνω στην πλακέτα; Αν ναι, πρόσεξες την πολικότητα; Αν όχι τα νέα είναι μάλλον άσχημα, και όχι για το ρελέ.

[memmas]

όπως ήταν πάνω στην πλακέτα, βεβαια κλικ δεν ακουσα, και το αφησα.
Πολικότητα δεν είδα η αλήθεια είναι, αλλά δεν είδα καμία βλάβη ούτε μύρισα κάτι καμένο, ίσα που ακούμπησα τις επαφές στο ρελέ και το έβγαλα.
βεβαια δεν μπορώ να ειμαι σιγουρος ότι το 5-6 είναι το πηνίο, άλλα παρόμοια ρελέ είδα οτι εκεί έναι το πηνίο.

Η συμπεριφορά πάντως είναι η ιδια, τα ηχεία ακούγονται όταν ανοίγει το μηχάνημα αλλα νεκρό μπροστά.

Υπάρχει το ρελε αυτο προς αγορά κάπου να δοκιμάσω να το αλλάξω?
Η αλήθεια είναι ότι ακουγόταν το ρελέ πριν χαλάσει, οπότε ή το ρελε τα παιξε ή κατι πριν το ρελέ, αλλα πριν όλα φαινονται ενταξει.

Ευχαριστω

[FILMAN]

Με τί το τροφοδότησες;

[memmas]

Με ένα τροφοδοτικό 12V 800mA
